안녕하세요~ 종합 TOOL 전문업체
이재영 대리 입니다.
( 밀링공구, 척/홀더, 바이스, 고속가공기 수입 전문대리점 )
( 한국에서도 다양한 TOOL 스폐셜제작 합니다 )
오늘은 최고수준의 표면마감을 원할때
사용하는 "정밀가공의 끝판왕" Okamoto 연마기를 소개하겠습니다.
● 현 티스토리 내용 순서 ●
1. Okamoto 연마기 기본 개념정의
2. 고속가공기와 연마기의 관계
2-1 고속가공기 VS 연마기
2-2 연마기의 종류
2-3 그럼 연마기는 언제 사용하나?
3. Okamoto 연마기에 대해 알아보자
Okamoto 연마기 기본 개념정의
질문 : Okamoto 연마기에 대해서 알고 싶어요
답변 : 연마기는 공작물의 표면을 정밀하게 다듬기 위한 장비입니다.
MCT(머시닝센터)가 형상을 깎는 역할이라면,
연마기는 절삭 흔적을 없애고 미러급 표면을 만드는 역할을 합니다.
금형, 광학부품, 반도체, 고정밀 샤프트 가공에서
형상만큼이나 중요한 것이 바로 표면 품질(조도)입니다.
그 조도를 완성하는 핵심 장비가 바로 연마기(Grinder)입니다.
그중에서 Okamoto(오카모토)는 일본의 대표적인 정밀 연마기(Grinder) 전문 제조업체로,
평면, 형상, 원통, 내면 연삭 등 다양한 연마 솔루션을 제공합니다.
고속가공기와 연마기의 관계
질문 : 서로 비슷한 역할을 하는것 같은데 정확하게 알고 싶어요
답변 : 아래 표 참조
| 구분 | 고속가공기 (MCT) | 연마기 (Grinder) |
| 역할 | 형상 제작 + 1차 마감 |
고정밀 마감 + 경면 가공
|
| 조도 범위 | Ra 0.2 ~ 0.05μm 수준 가능 |
Ra 0.03 ~ 0.005μm까지 가능
|
| 가공 방식 | 엔드밀 등으로 절삭 | 숫돌로 마찰 연삭 |
| 생산성 | 빠름 | 느림 |
| 정밀성 | 높음 | 극한 정밀도 가능 |
| 자동화 | 매우 발달 |
CNC 탑재기종 증가 중
|
< 연마기의 종류 >
| 분류 | 설명 및 용도 |
| 평면 연마기 |
금형, 판재, 하우징의 평면 가공
|
| 형상 연마기 |
곡면, 윤곽, 경사면 등 복잡 형상 연삭
|
| 원통 연마기 |
샤프트, 핀, 축 등 원형 부품 연삭
|
| 내면 연마기 |
구멍 내부 표면을 다듬는 정밀 연삭
|
< 그럼 연마기는 언제 사용하나? >
| 항목 | 고속가공기 (MCT) |
연마기 (Okamoto)
|
| 형상 가공 | ✅ 가능 | ❌ 제한적 |
| 조도 (Ra) | Ra 0.2 ~ 0.05 정도까지 가능 |
Ra 0.03 ~ 0.005도 가능
|
| 공정 시간 | 빠름 | 느림 |
| 자동화 정도 | 매우 높음 | 모델에 따라 다름 |
| 용도 요약 | 형상 제작 + 1차 품질 확보 |
최종 조도 마감 + 광택 처리
|
★ Tip ★
✔ 일반 금형 → MCT로 충분
✔ 렌즈 금형, 반도체 금형, 광학 금형 → 반드시 연마기 + 경면 가공 필요
Okamoto 연마기에 대해 알아보자
질문 : Okamoto 연마기의 특징과 장/단점은?
답변 : 아래 표 참조
< Okamoto 연마기 특징 >
| 항목 | 장점 |
| 초정밀 정밀도 |
반복 위치 정확도 ±1μm 이하 유지
|
| 진동 억제 설계 |
고강성 베드 + 중량 설계로 떨림 거의 없음
|
| 형상 연삭 기능 |
드레싱 + 윤곽 연삭 기능 탑재
|
| 자동화 대응 |
CNC 컨트롤러 + 자동 드레서 탑재 가능
|
| 내구성과 안정성 |
20년 이상 사용해도 기계 정밀도 유지
|
| 기술 지원/부품 수급 |
국내 대리점 보유 → A/S, 부품도 신속 지원
|
< Okamoto 주요 모델 >

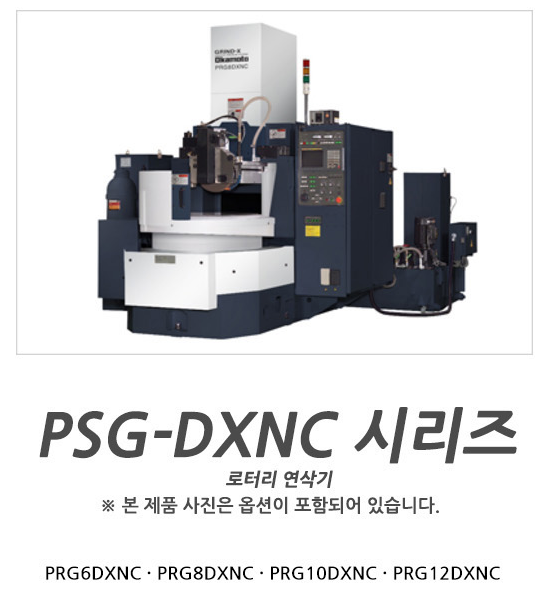

PSG 시리즈: 범용 평면 연삭기

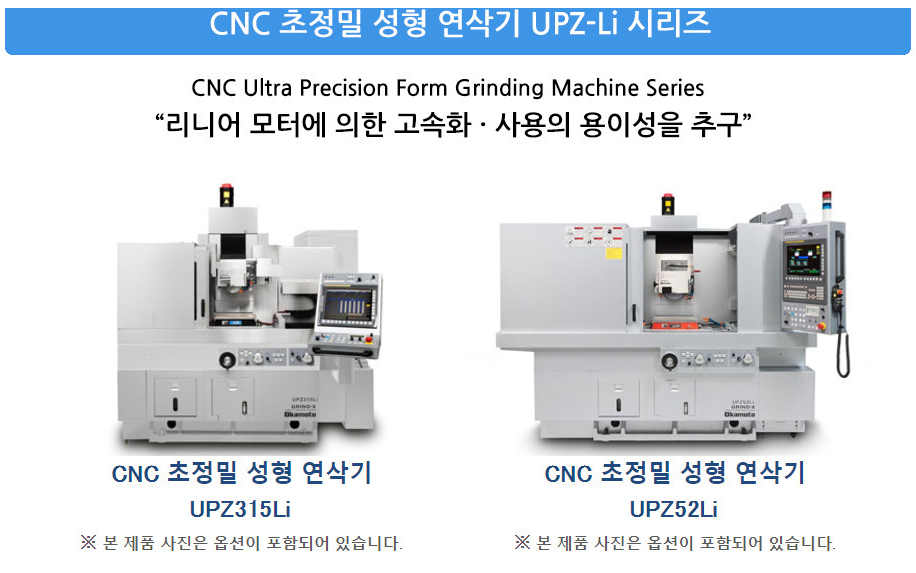

UPZ 시리즈: 초정밀 경면 가공용
UDG 시리즈: 윤곽·형상 연마기
OGM 시리즈: 원통 연삭기
IGM 시리즈: 내면 연삭기
사실상, Okamoto(오카모토)의 모든 연마기를 티스토리 글 하나에
모두 작성할수 없습니다.
그래서 기본적인 내용만 담았으며,
추가적인 내용 및 견적등은 꼭 상담을 해보세요~
